WTL系列機械脈沖繼電器產品特點：
產品能夠實現遠程控制線路，通過觸點的轉換控制照明電路，其電路的組成為：
1、白熾燈、鹵素燈等(電阻性負載)
2、熒光燈、放電燈等(電感性負載)
3、符合標準：GB/T21711.
WTL系列機械脈沖繼電器型號及含義：
WTL系列機械脈沖繼電器正常工作和安裝條件：
溫度范圍 Temperature range | -25℃~+55℃ |
污染等級 Pollution levels | 污染等級I Pollution levels I |
安裝位置 Installation position | 任意Arbitrary |
防護等級 Protection grade | IP20 |
過電壓類別 Overvoltage category | Ⅱ |
WTL系列機械脈沖繼電器技術參數：
| 耗散功率(脈沖持續時間內) Dissipated power (within pulse duration) | 1,2P:19 VA |
| 帶指示燈的按鈕控制 Button controlwith indicator light | 電流3 mA |
| 動作時間(20℃,額定電壓) Actuation time(20℃,Rated voltage) | ≤20ms |
| 沖擊(穩定性) Shock resistance(Stability) | 加速度100m/s,脈沖持續時間11ms Accelerated100m/s,Pulse duration 11ms |
| 振動 Vbration | 雙振幅1mm,(10~55)Hz Double-amplitude 1mm,(10~55)Hz |
| 安裝方式 Installation method | 35mm導軌式35mm Rail type |
| 外形尺寸(mm) Boundary dimension(mm) | 86×72×18 |
| 主電路額定電壓(Ue)1P,2P Rated voltage of main circuit (Ue):1P,2P | 24...250VAC |
| 頻率 Frequency | 50 Hz或60 Hz |
| 每分鐘操作次數 Maximum operations per minute | 5 |
| 每天開關次數 Maximum switching times per day | 100 |
| 脈沖電壓持續時間 Pulse voltage duration | 50ms≤t<1s(推薦200ms) 50ms≤t<1s (Recommend200ms) |
| 電壓范圍 Voltage range | 85%～110% |
| 觸點負載(阻性) Contact load(resistive) | WTL-16:16A 250VAC |
| 開關電壓 Max.Switching Voltage | 250VAC |
| 開關電流 Max.Switching current | WTL-16:16A |
| 切換功率 Max.Switching power | WTL-16:4000VA 448W |
| 電氣壽命(次) Electrical life(Times) | 1×10? |
| 機械壽命(次) Mechanical life(Times) | 2×10? |
WTL系列機械脈沖繼電器規格參數：

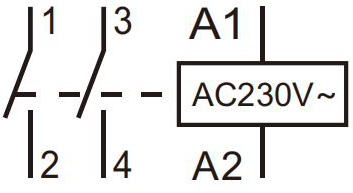

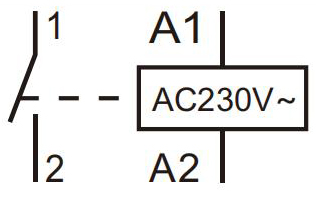

| 規格型號Type specification | 額定電流 Rated current | 線路圖Circuit diagram | 控制電壓 Control voltage |
| WTL-16/10 | 16A |  | 24VAC/12VDC 48VAC/24VDC 230VAC/110VDC |
| WTL-16/20 | 16A |  |

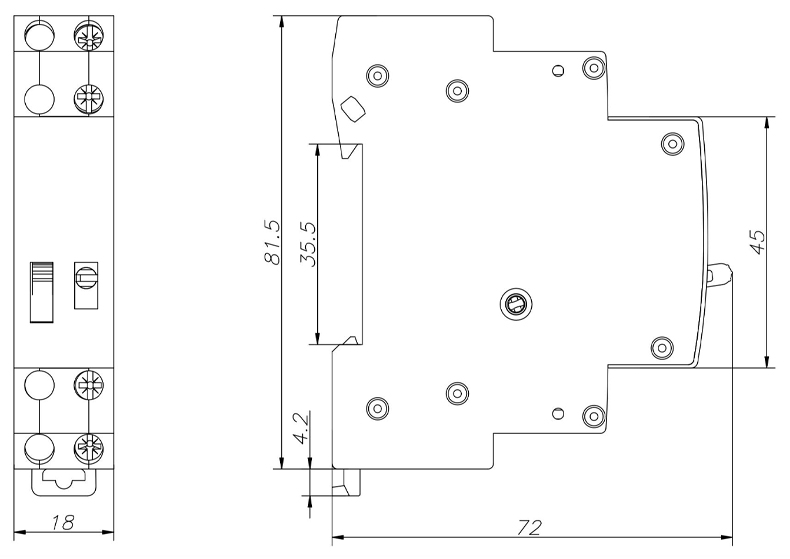

WTL系列機械脈沖繼電器產品尺寸：

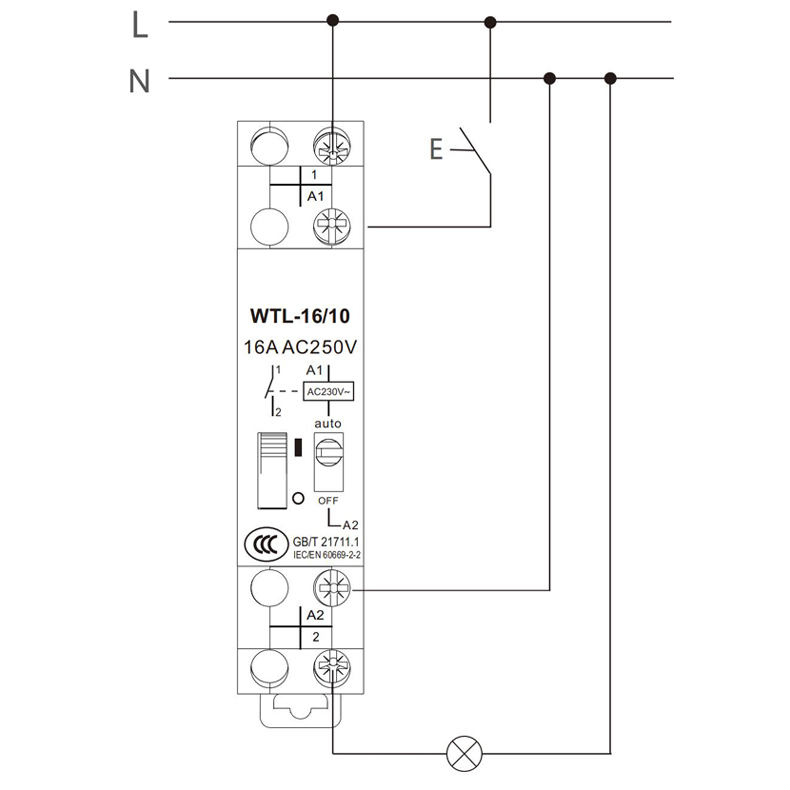

WTL系列機械脈沖繼電器產品接線：
