GRT8-A/B以直觀操作、靈活配置、超寬性能范圍及緊湊設計，為工業延時控制提供

經濟可靠的解決方案，是加熱、泵閥、風機及自動化系統的理想時序管理單元。

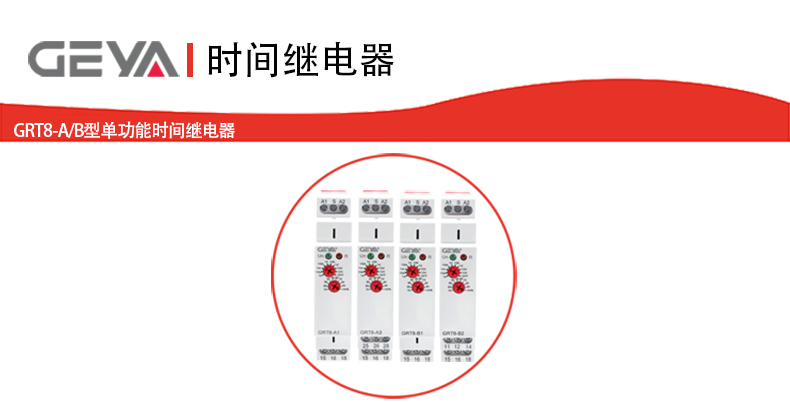

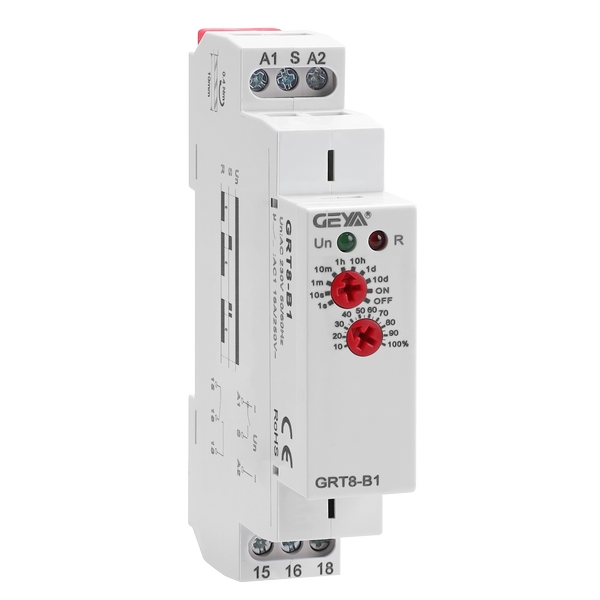

GRT8-A/B型單功能時間繼電器產品特點：

1、高性價比，操作直觀

- 單功能設計，延時時間通過面板旋鈕直接設定，無需編程工具，操作直觀便捷。

2、功能模式可選

-  A型（通電延時）：線圈通電后，延時觸點按設定時間動作。

- B型（延時斷開）：線圈斷電后，延時觸點按設定時間復位。

3、觸點規格靈活

- 1組延時觸點（標準控制）

- 2組延時觸點（雙回路控制）

- 1組延時觸點 + 1組瞬動觸點（復合邏輯控制）

4、超寬延時范圍

- 支持 0.1秒至10天 延時設定，劃分 10個精準檔位，覆蓋瞬態控制到長周期管理需

求。

5、超寬工作電壓

可選 AC/DC 12V–240V 寬電壓規格，兼容工業主流電源系統。

6、狀態可視指示

- 內置LED指示燈，實時顯示電源、計時及動作狀態。

7、緊湊省空間

- 寬度僅 18mm，支持 35mm DIN卡軌安裝，適用于標準配電箱。

GRT8-A/B型單功能時間繼電器產品應用：

本繼電器廣泛應用于工業自動化設備的精確時序控制：

- 延時通斷控制

　· 加熱元件通電時間管理（例：A型延時啟動，定時關閉）

　· 水泵工作周期控制（例：A型定時啟停；B型斷電后排空延時）

　· 風機延時斷開（例：B型主設備停機后持續散熱）

- 設備啟停緩沖：電機、壓縮機順序啟停保護

- 照明控制：樓梯燈、廣告燈箱延時熄滅（B型）

- 自動化流程時序：生產線、包裝機械基礎定時單元

- 安全聯鎖延時：滿足安全回路延時動作規范

功能

電源端子

額定控制電源電壓

W

2

4

0

消耗功率

額定控制電源電壓

A

2

2

0

消耗功率

電源允許波動范圍

額定沖擊耐受電壓

額定絕緣電壓

電源指示燈

延時范圍

設定方式

設定精度

重復精度

溫度波動誤差

輸出觸點參數

1組延時轉換

：Ith:16A;AC-15:Ue/le:250V/5A

小切換功率

輸出繼電器指示

機械壽命

電壽命(阻性負載)

復位時間

工作環境溫度

存儲和運輸環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

污染等級

接線能力

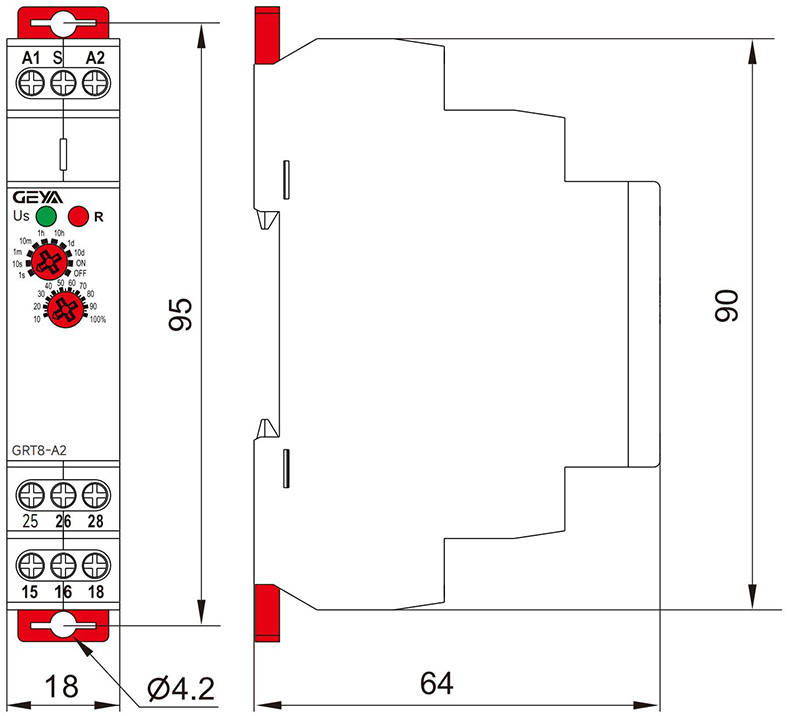

外形尺寸

W240-61g.A220-61g

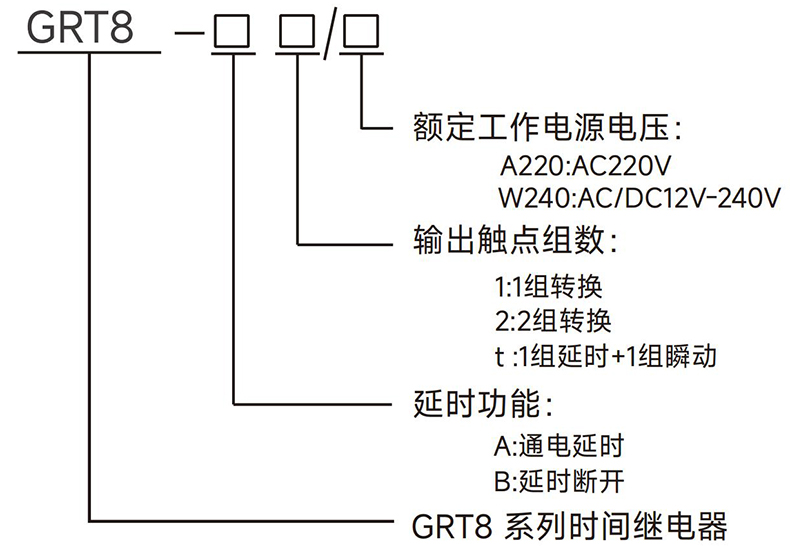

符合標準

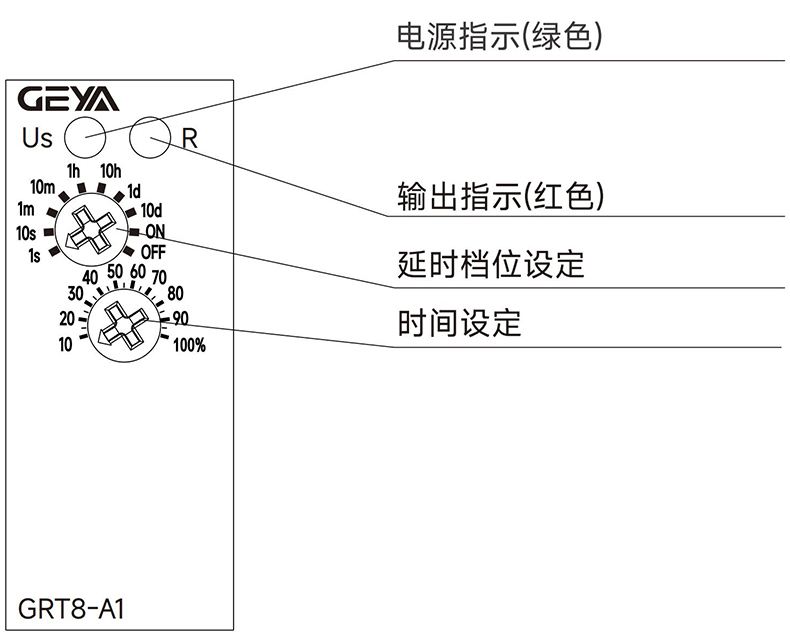

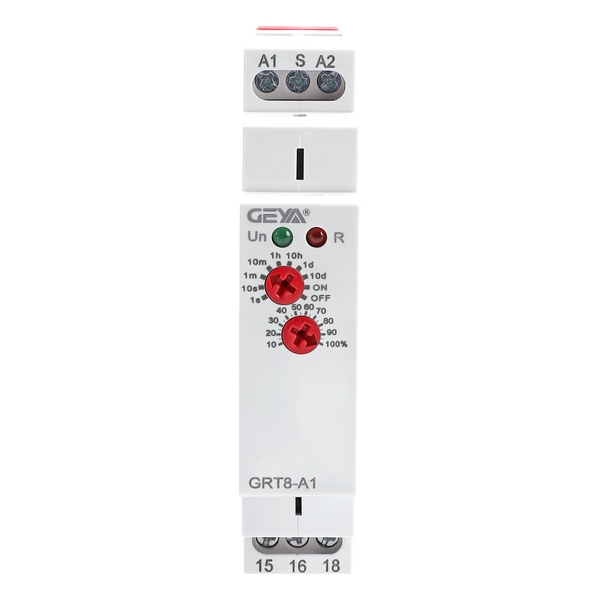

   延時時間=旋鈕1×旋鈕2。

   例1:需要設定5秒，可將旋鈕1設為10s,旋鈕2設為50%,延時時間=10s×50%=5s。

   例2:需要設定8分，可將旋鈕1設為10m,旋鈕2設為80%,延時時間=10m×80%=8m。

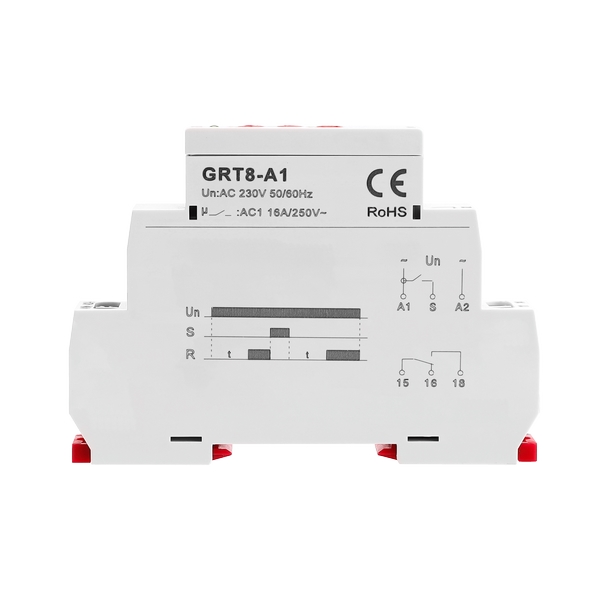

  當繼電器Us得電，繼電器開始延時，

  延時t后輸出觸點動作。繼電器Us斷電

  后，輸出觸點復位，S端子為復位端子，

  當S端子與A1接通后，繼電器重新清零

  延時,同時輸出觸點復位，如果S端子不

  用，請空置不接。

當繼電器Us得電，繼電器輸出觸點動

  作并開始延時，延時t后輸出觸點復位。

  繼電器Us斷電后，輸出觸點復位，S端子

  為復位端子，當S端子與A1接通后，繼電

  器重新清零延時并復位，如果S端子不用，

  請空置不接。

   注：兩組輸出的規格，兩組觸點是同時

   動作的。

   注：兩組輸出的規格，兩組觸點是同時

   動作的。

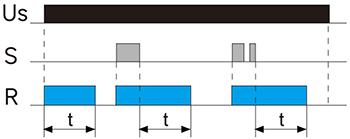

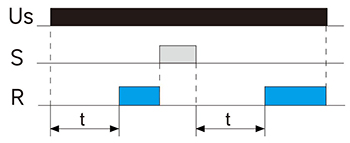

  GRT8-At功能圖

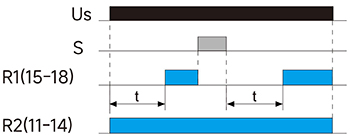

  GRT8-Bt功能圖

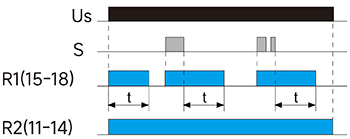

 當繼電器Us得電，繼電器R2立即動

  作，繼電器開始延時，延時t后R1輸出觸

  點動作。繼電器Us斷電后，輸出觸點R1

  /R2復位，S端子為復位端子，當S端子

  與A1接通后，繼電器R1重新清零延時,同

  時輸出觸點R1復位，如果S端子不用，請

  空置不接。

  當繼電器Us得電，繼電器R1/R2立即

  動作，繼電器開始延時，延時t后R1輸出

  觸點復位。繼電器Us斷電后，輸出觸點

  R1/R2復位，S端子為復位端子，當S端子

  與A1接通后，繼電R1重新復位清零延時，

  如果S端子不用，請空置不接。

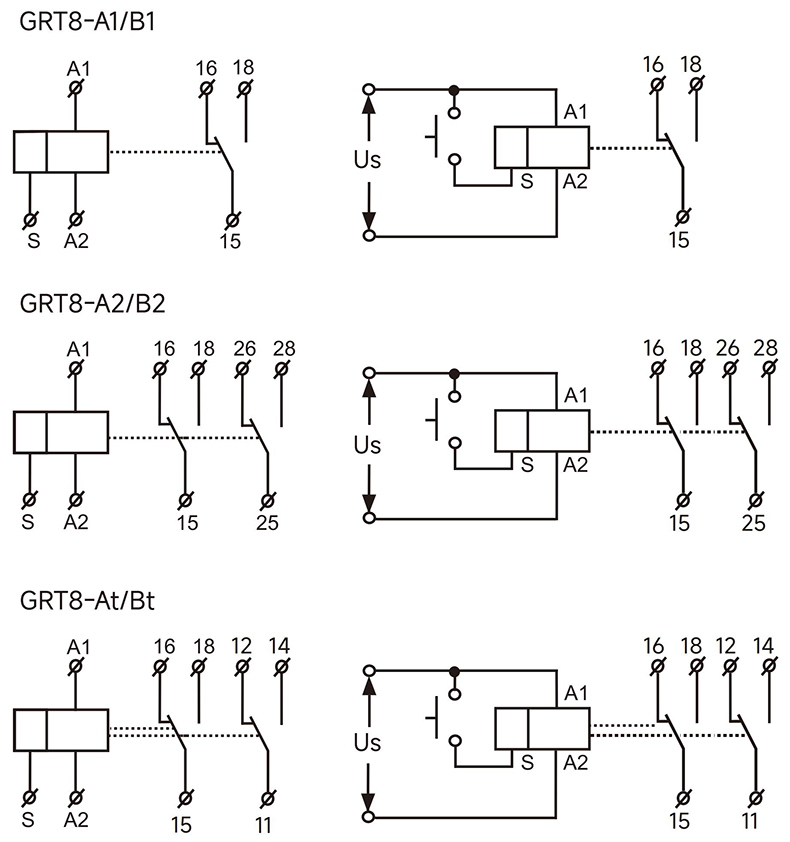

  注：繼電器R1(15-16-18)為延時觸點，

  R2(11-12-14)為瞬動觸點。

  注：繼電器R1(15-16-18)為延時觸點，

  R2(11-12-14)為瞬動觸點。
