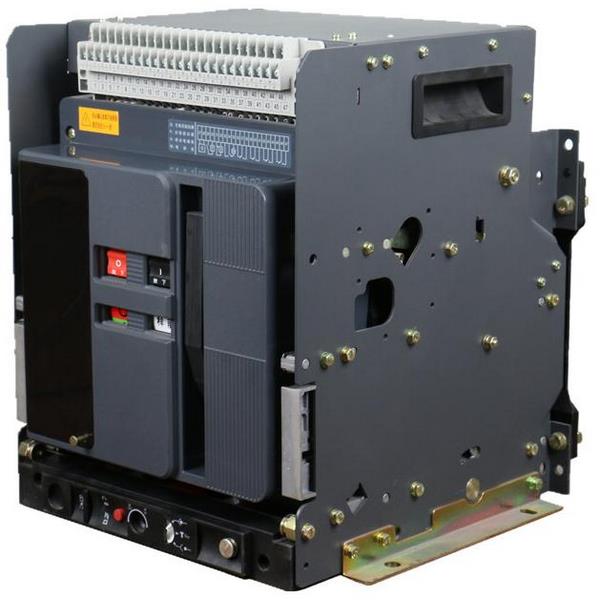

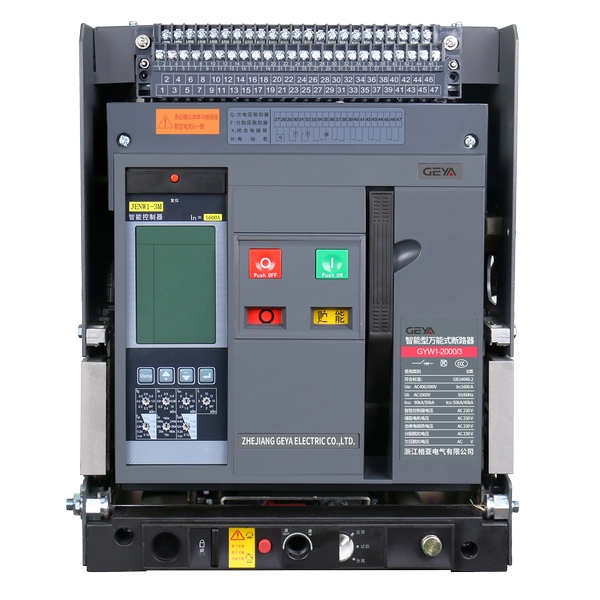

GYW1智能型萬能式斷路器產品特點：

1、交流額定電流200A-6300A;

2、短路分?jǐn)嗄芰?0KA-120KA(有效值);

3、額定工作電壓AC690V及以下；

4、具有3P和4P；

5、抽屜式和固定式；

6、多種智能控制器，提供不同功能保護；

7、執行IEC60947-2,GB14048.2標準。

GYW1智能型萬能式斷路器應用場所：

智能型萬能式斷路器用于控制和保護低壓配電網絡，一般安裝在低壓配電柜中作主開關起總保護作用。

GYW1智能型萬能式斷路器正常工作條件：

1、周圍空氣溫度為-5℃～+40℃,且24h的平均值不超過+35℃(訂貨的除外);

2、安裝地點的海拔不超過2000m;

3、安裝地點的空氣相對濕度在溫度為+40℃時不超過50%;

4、在較低溫度下可以有較高的相對濕度，濕月的月平均低溫度不超過+25℃,該月的平均相對濕度

不超過90%,并考慮因溫度變化發生在產品表面的凝露，應采取的措施；

5、污染等級為3級；

6、斷路器主電路及欠電壓脫扣器線圈、電源變壓器初級線圈的安裝類別為IV,其余輔助電路、控制電路安裝

類別為Ⅲ;

7、斷路器應按本說明書安裝要求安裝。斷路器的垂直傾斜度不超過±5°;

8、斷路器安裝在柜體小室內，防護等級達IP40,加裝門框，防護等級達IP54。

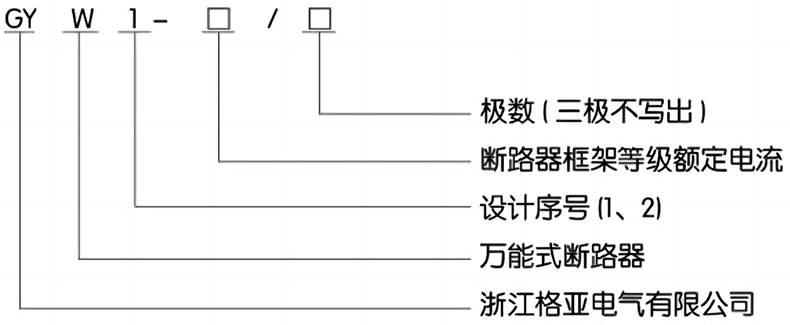

GYW1智能型萬能式斷路器型號及含義：

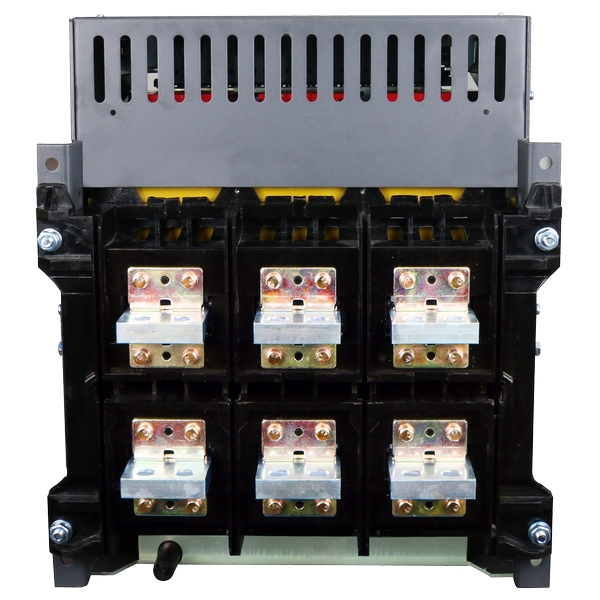

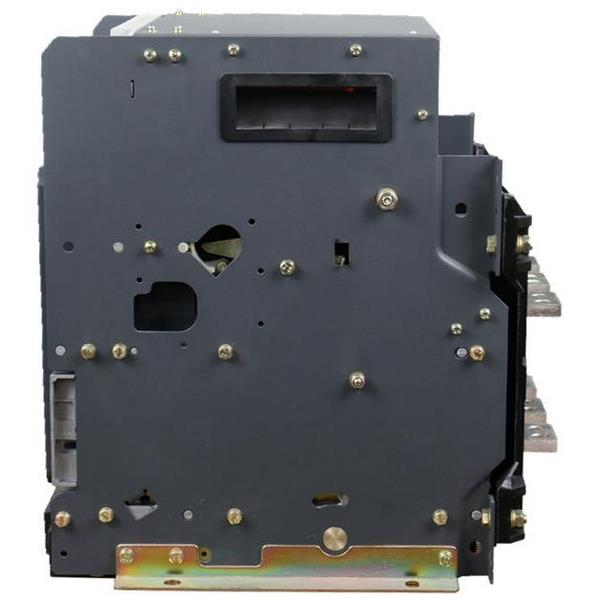

GYW1智能型萬能式斷路器結構簡介：

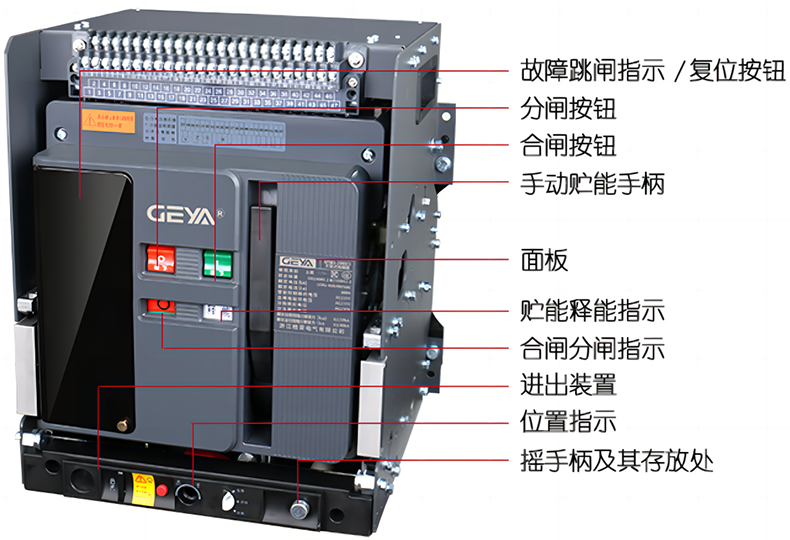

面板指示：

斷路器有固定式和抽屜式之分，把固定式斷路器本體裝入專用的抽屜座就成為抽屜式斷路器。斷路器本體由觸

頭系統、滅弧系統、操動機構、電流互感器、智能控制器和輔助開關、二次插接件、欠壓、分勵脫扣器等部件組成；

抽屜座由帶有導軌的左右側板、底座和橫梁等組成。

觸頭系統：

采用一擋觸頭系統，在同一觸頭的不同部位，觸頭單元既具有主觸頭的功能，也具有弧觸頭的功能；采用

耐弧的觸頭材料，使觸頭在分?jǐn)喽搪冯娏骱蟛恢逻^分發熱而引起溫升過高。

觸頭系統采用多路并聯，降低電動斥力，提高觸頭系統的電動穩定性。

滅弧室：

每個均設有一個滅弧室，其作用是將各電分隔開，并相互絕緣，與斷路器的其它部分及操作人員相隔離；

滅弧室全部置于斷路器的絕緣底座內，增加了滅弧室壁的機械強度，不致在分?jǐn)啻蠖搪冯娏鲿r(shí)炸裂。

操作機構和手動、電動傳動機構：

機構位于斷路器正面。操動機構采用五連桿的自由脫扣機構，并設計成貯能形式。在使用過程中，機構總是

處于預貯能位置，只要斷路器一接到合閘命令，斷路器就能立即瞬時閉合，預貯能的釋放可用手動釋能按鈕或合

閘電磁鐵來完成。電動傳動機構自成一體，貯能軸與主軸之間通過凹凸形楔口活動聯結，裝拆方便。

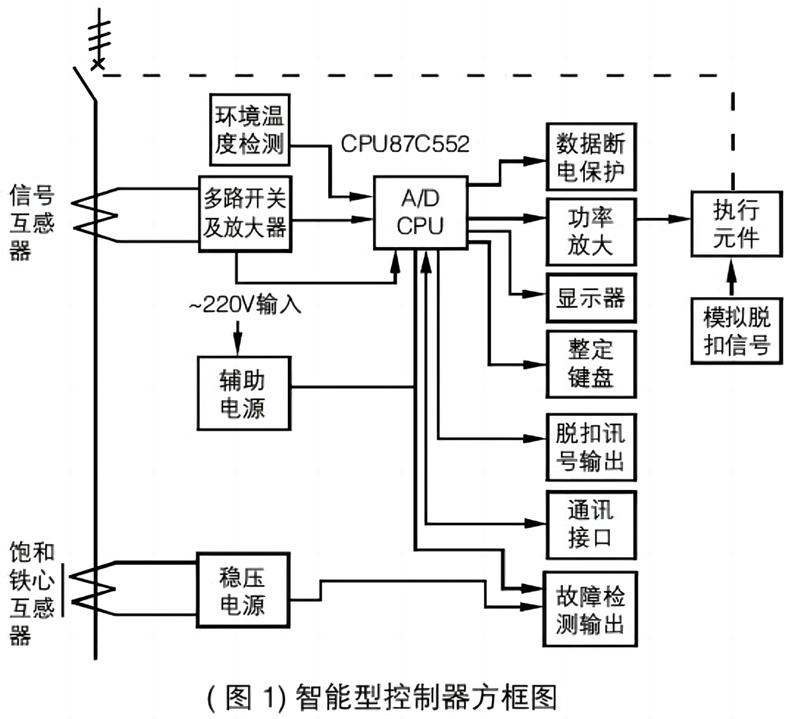

智能控制器：

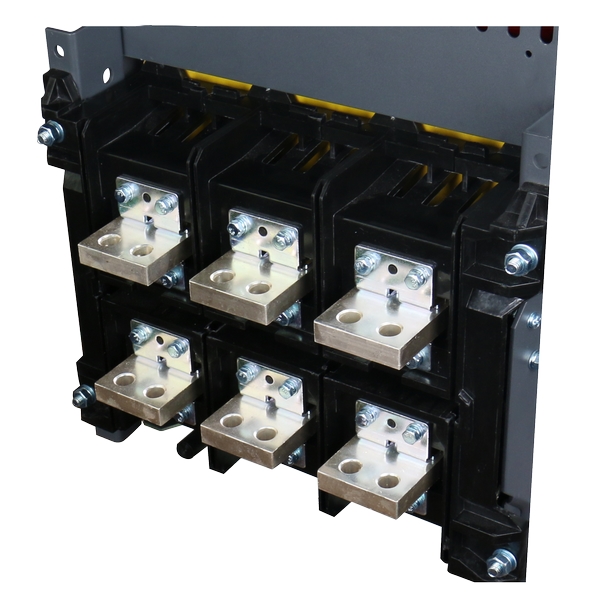

抽屜座：

抽屜座由帶有導軌的左右側板、底座和橫梁等組成，底座上設有推進機構，并裝有位置指示，抽屜座的上方裝

有輔助電路靜隔離觸頭。橋式主回路觸頭前方設置安全隔板。

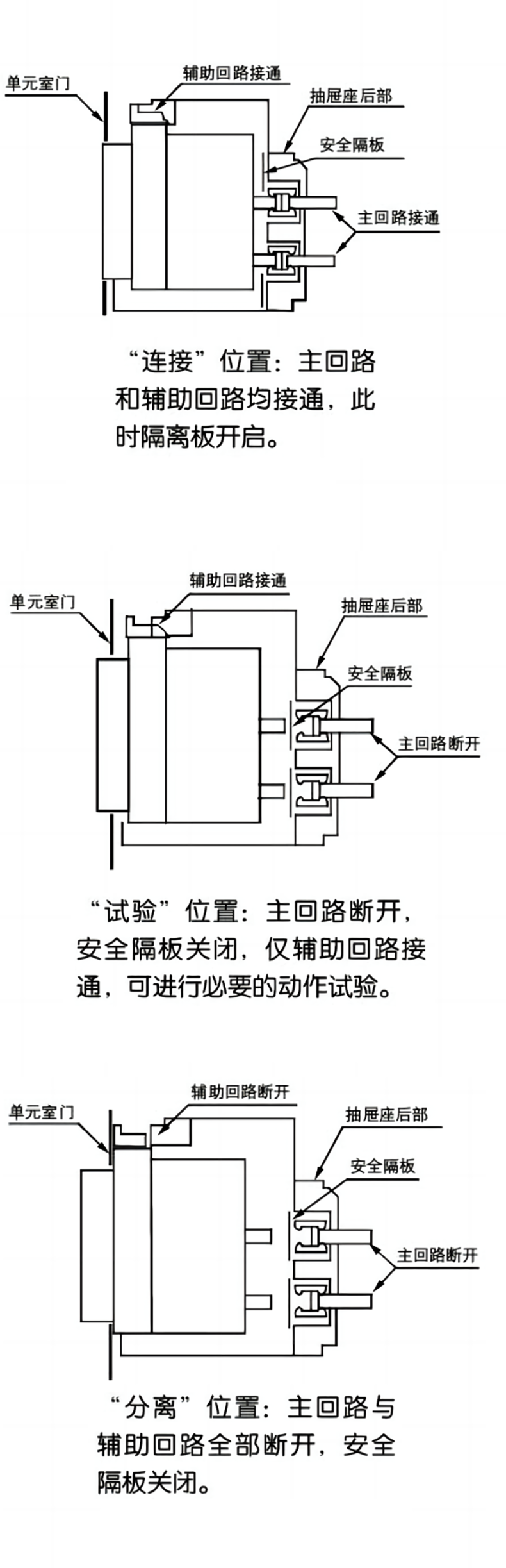

斷路器本體在抽屜座內的運動具有三個“位置”。

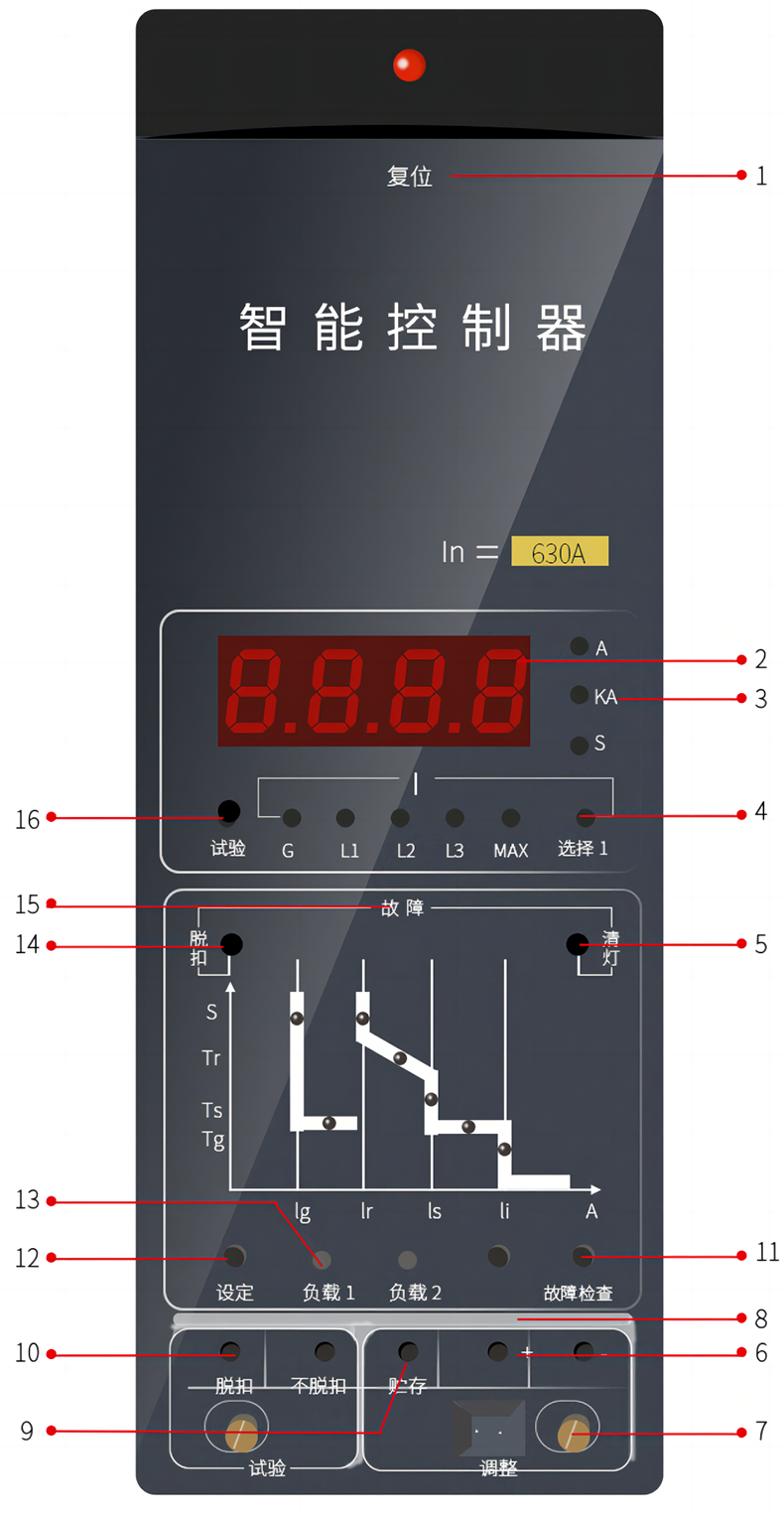

GYW1系列中文智能控制器：

1—復位按鈕，斷路器脫扣斷開后，如果要再次閉合，需將復位按鈕按下，否則斷路器不能閉合。

2—電流時間顯示。能顯示整定、試驗、故障電流及整定、動作時間。

3—電流、時間單位顯示。

4—“選擇”鍵，正常運行狀態可循環顯示各項電流值，故障狀態或故障檢查狀態能循環顯示故障電流或時間

值。

5—“清燈”鍵。脫扣器整定，故障試驗后或斷路器閉合前必須按一下些鍵，使脫扣器處于正常運行狀態。

6—“+”“-”鍵，整定電流或時間用。

7—測試電流桿7L。

8—防護罩。

9—“貯存”鍵，貯存整定值用。

10—“脫扣”“不脫扣”鍵，試驗功能時用。

11—“故障檢查”鍵，用于檢查故障狀態和故障電流。

12—“設定”鍵。檢查或設定各種保護特性電流時間用。按此鍵可循環指示各種狀態。

13一各種保護特性指示燈。

14 —“脫扣”指示燈。

GYW1智能型萬能式斷路器技術參數：

型號						2000
框架等級額定電流Inm(A)						2000
額定電流In(A)						200、400、630			800			1000			1250
額定工作電壓Ue(V)						AC400,69050Hz
額定絕緣電壓Ui(V)						AC1000,50Hz
額定沖擊耐受電壓Uimp(V)						8000
工頻耐受電壓U						AC3500V1min,50Hz
數						3、4			3、4			3、4			3、4
N額定電流IN(A)						50%In、100%In
額定限短路分?jǐn)嗄芰cu(kA)(有效值)					AC400V	80			80			80			80
					AC690V	50			50			50			50
額定運行短路分?jǐn)嗄芰cs(kA)(有效值)					AC400V	50			50			50			50
					AC690V	40			40			40			40
額定短路接通能力Icm(kA)(峰值)					AC400V	176			176			176			176
					AC690V	105			105			105			105
額定短時耐受電流(1s)lcw(kA)(有效值)					AC400V	50			50			5			50
					AC690V	40			40			40			40
全分?jǐn)鄷r(shí)間(無附加延時)(ms)						25～    30
閉合時間(ms						70
智能控制器					電子型	O			O			O			O
					標準型	O			O			O			O
					通訊型	O			O			O			O
操作性能		電氣壽命			AC400V	500			500			500			500
					AC690V	500			500			500			500
		機械壽命			免維護	2500			2500			2500			2500
					有維護	10000			10000			10000			10000
安裝		聯接方式				水平垂直			水平垂直			水平垂直			水平垂直
		型式			抽屜式	O     O			O     O			O     O			O     O
					固定式	O     O			O     O			O     O			O     O
		外形尺寸H×W×L				H	W	L	H	W	L	H	W	L	H	W	L
		抽 屜 式	水平聯接	3P	前置
					后置	438	375	451	438	375	451	438	375	451	438	375	451
				4P	前置
					后置	438	470	451	438	470	451	438	470	451	438	470	451
			垂直聯接	3P	前置	494	375	446	494	375	446	494	375	446	494	375	446
					后置	438	375	446	438	375	446	438	375	446	438	375	446
				4P	前置	494	470	425	494	470	425	494	470	425	494	470	425
					后置	438	470	446	438	470	446	438	470	446	438	470	446
		固 定 式	水平聯接	3P	前置
					后置	395	362	351	395	362	351	395	362	351	395	362	351
				4P	前置
					后置	395	457	351	395	457	351	395	457	351	395	457	351
			垂直聯接	3P	前置	482	362	325	482	362	325	482	362	325	482	362	325
					后置	395	362	375	395	362	375	395	362	375	395	362	375
				4P	前置	482	457	325	482	457	325	482	457	325	482	457	325
					后置	395	457	375	395	457	375	395	457	375	395	457	375
