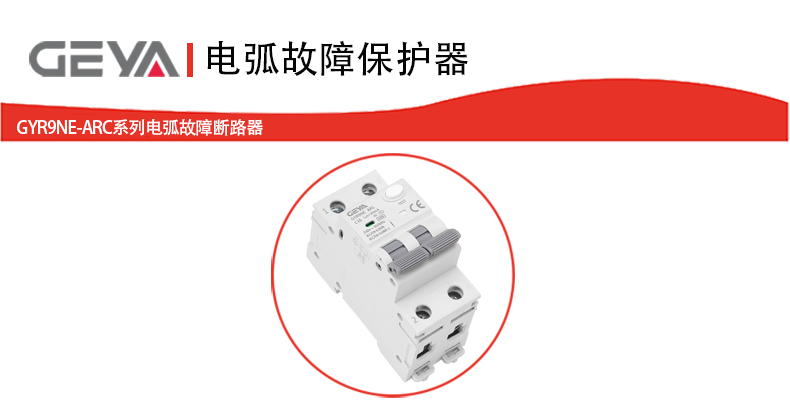

GYR9NE-ARC系列電弧故障斷路器產品功能：
GYR9NE-ARC 系列電弧故障斷路器的電弧故障保護單元，該單元能檢測和辨識到線路中的串聯電弧故
障、并聯電弧故障及接地電弧故障；如：線路的絕緣層老化、破損及空氣潮濕都容易產生故障電弧現象，當
GYR9NE-ARC 系列電弧故障斷路器檢測到線路中存在故障電弧時會自動脫扣，切斷電源；
GYR9NE-ARC系列電弧故障斷路器應用場合：
GYR9NE-ARC 系列電弧故障斷路器廣泛用于額定電流40A及以下家用及類似用途的交流電路中；
GYR9NE-ARC系列電弧故障斷路器產品特性：
GYR9NE-ARC系列電弧故障斷路器包括電弧故障保護，過壓保護（275±5%）、過載、短路、漏電保護
的功能；
額定電壓為230V的GYR9NE-ARC分斷限值（63A及以下）
試驗電弧電流有效值
| 3A | 6A | 13A | 20A | 40A | 63A |
分斷時間 | 1s | 0.5s | 0.25s | 0.15s | 0.12s | 0.12s |
試驗電弧電流是試驗電路中發生燃燒前的預期電流； | ||||||

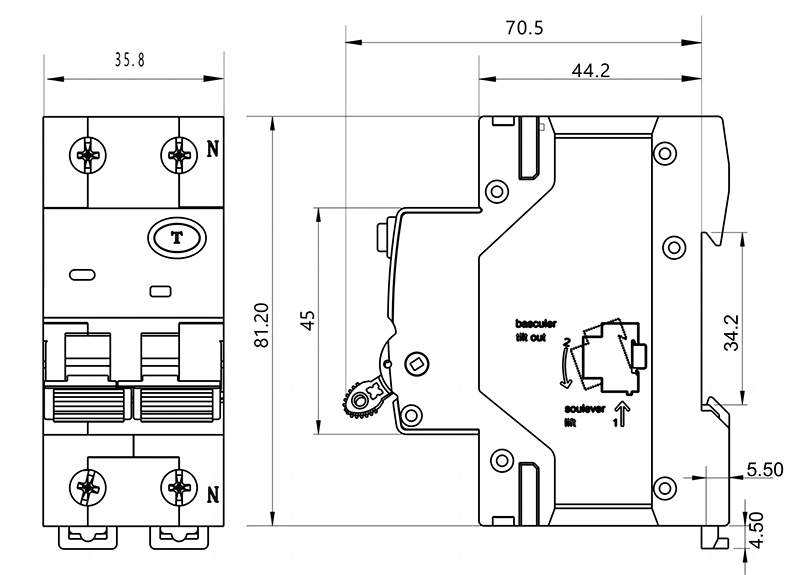

GYR9NE-ARC系列電弧故障斷路器產品尺寸：

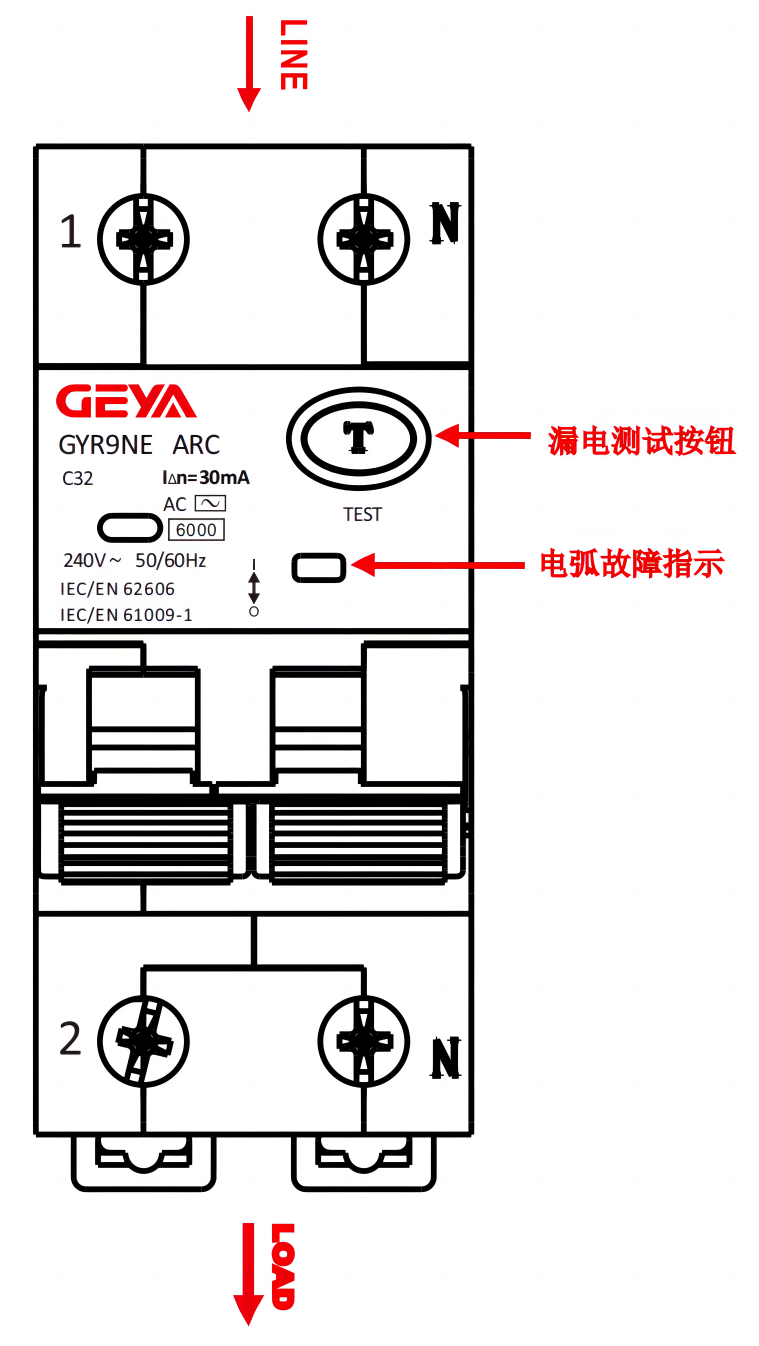

GYR9NE-ARC系列電弧故障斷路器接線指示：
指示說明：按產品接線圖安裝完畢，接通產品進線端的電源，當產品處于跳閘 位置時，LED燈不亮； 將產品
合閘：如綠色LED常亮，表示產品可以正常使用；如無LED亮起表示產品 電源出現問題，需要聯系廠家，如紅色
lED常亮表示自檢失敗，需要聯系廠 家； 當產品在使用過程中跳閘后，如何確認跳閘原因，需對產品進行再次合
閘，合 閘前需斷開下端的負載（用電器是關閉狀態），具體按下列步驟進行操作； 將產品再次合閘：
a、綠色LED常亮，設備運行正常；
b、紅色LED常亮，表示自檢失敗；
c、紅色LED閃爍1次，持續5個循環，表示上次跳閘由故障電弧引起；
d、紅色LED閃爍2次，持續5個循環，表示上次跳閘由過壓故障引起；
e、紅色LED燈閃爍3次，持續5個循環，表示上次跳閘有漏電故障引起；
f、LED燈不亮，表示沒有電源；
GYR9NE-ARC系列電弧故障斷路器技術參數：
產品符合標準： | IEC/EN62606、IEC/EN61009-1、GB/T31143、GB16917.1 |
額定工作電壓（Ue）: |
230V~ |
額定絕緣電壓（Ui）: | 400V |
額定沖擊耐受電壓(Uimp): | 4kV |
額定電流(A): | 6、10、16、20、25、32、40 |
級數 | 1P+N |
瞬時脫扣類型： | C型 |
分斷能力： | 6kA |
額定剩余電流(mA): | 30、100、300 |
剩余電流帶有直流分量時的動作特性： | AC型、A型 |
GYR9NE-ARC系列電弧故障斷路器注意事項：
1、GYR9NE-ARC系列電弧故障斷路器安裝前應進行檢查，確認完好無損、動作靈活、標志與適 用要求相
符合，方可進行安裝；
2、GYR9NE-ARC系列電弧故障斷路器除裝于配電箱內外，若單獨使用安裝時，應安裝一塊接地 金屬（或絕
緣材料）防護面板，以防觸電；
3、GYR9NE-ARC系列電弧故障斷路器在運行過程中應定期檢測，清除進出線及產品表面的灰塵 及污漬，檢
查時應切斷電源；
4、GYR9NE-ARC系列電弧故障斷路器在運行過程中應定期檢查，每月按一次測試按鈕；
GYR9NE-ARC系列電弧故障斷路器視頻展示：
