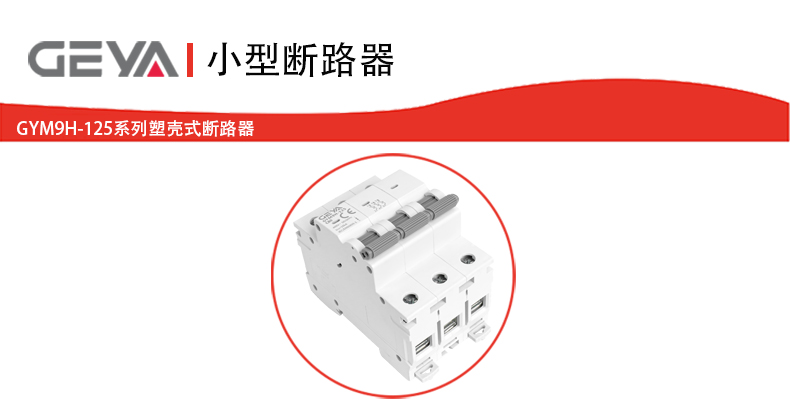

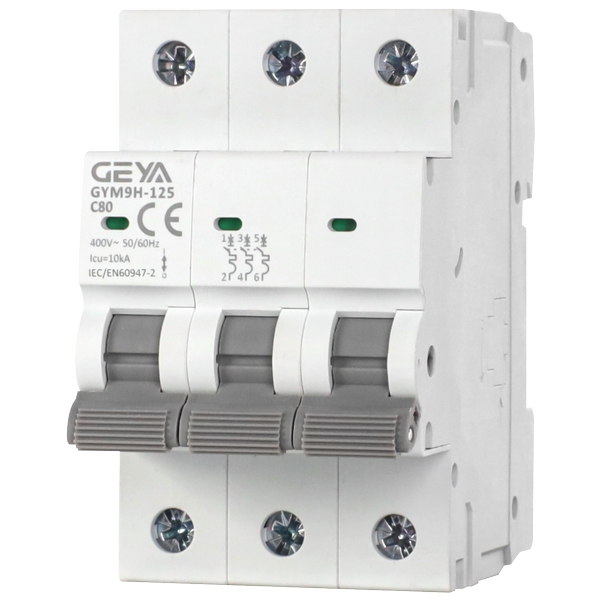

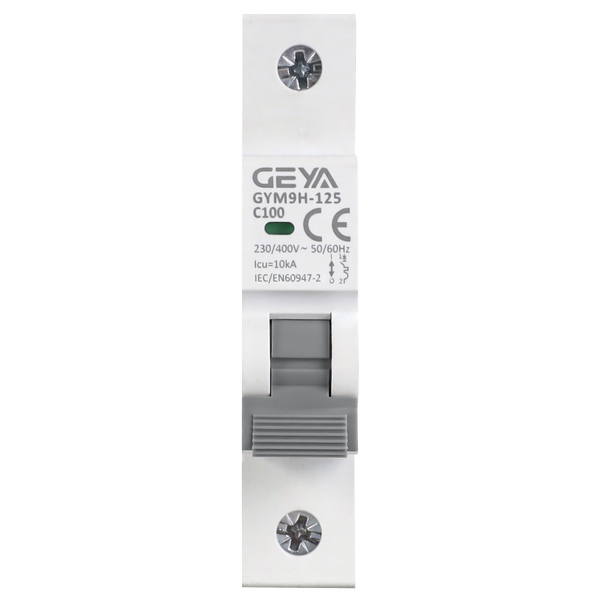

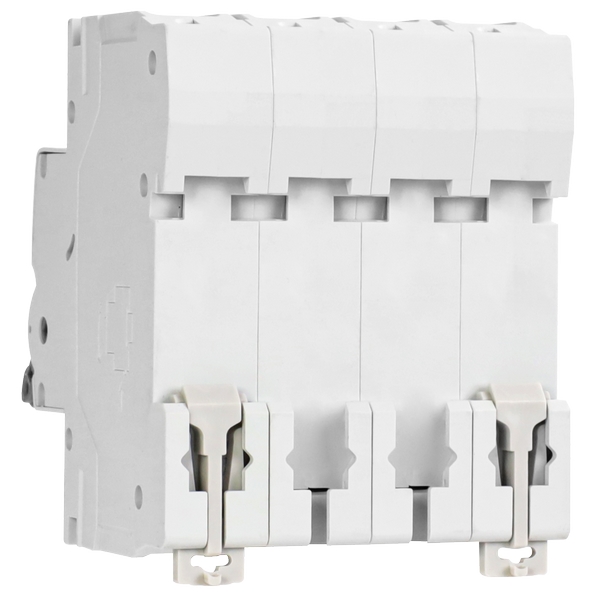

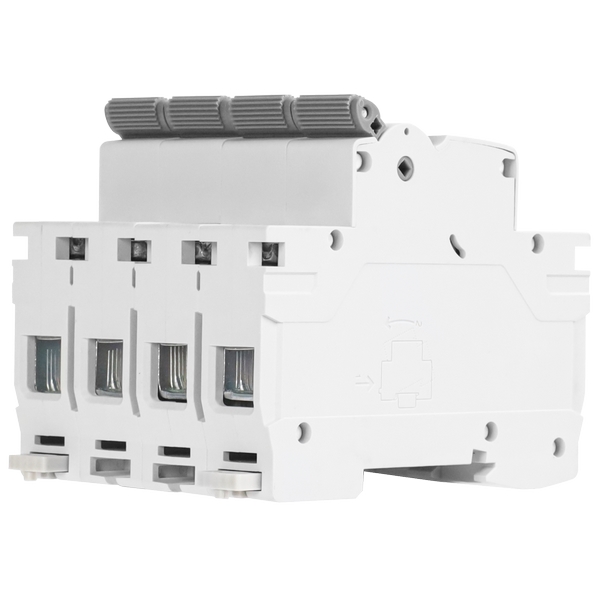

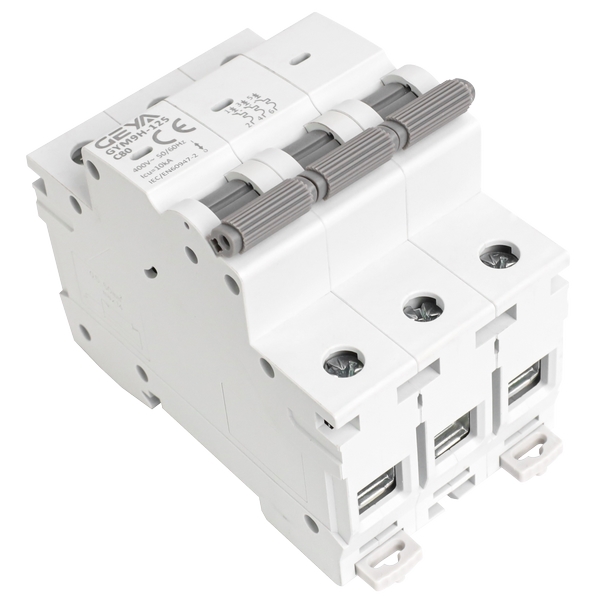

GYM9H-125系列塑殼式斷路器產品特點：
GYM9H-125系列高分斷斷路由塑料外殼、操作機構、觸頭滅弧系統、脫扣機構等組成。
1、外殼采用了高阻燃高強度的特種塑料（DSM），抗沖擊力強、重量輕。
2、斷路器操作機構的零件采用了高強度的塑料制品和不銹鋼材質，在靈敏、可靠的同
時獲得了低的轉動慣量，使從短路故障開始到脫扣機構的時間很短。
3、脫扣機構由雙金屬片過載反時限脫扣機構和短路瞬動電磁機構兩部分組成。
4、觸頭滅弧系統采用了的導弧角和滅弧室，具有的限流特性，分斷能力達
10kA。
GYM9H-125系列塑殼式斷路器功能與應用：
1、功能：過載保護、短路保護、隔離保護；
2、應用：斷路器適用于工業、商業、高層和民用住宅等各種場合。

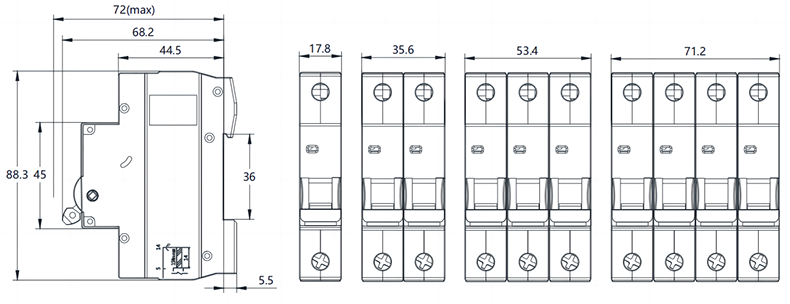

GYM9H-125系列塑殼式斷路器產品尺寸：
GYM9H-125系列塑殼式斷路器技術參數：
| 產品符合標準： | IEC/EN60947-2、GB/T14048.2 |
| 額定電流(In): | 10、16、20、25、32、40、50、63、80、100、125 |
| 額定電壓(Ue): | 1P:23/400V~;2P-4P:400V |
| 工作頻率： | 50/60Hz |
| 脫扣曲線： | C、D |
| 分斷能力： | 15kA(10A-63A),10kA(80A-125A) |
| 數： | 1P、2P、3P、4P |
GYM9H-125系列塑殼式斷路器脫扣特性：
| 電磁脫扣類型 | 試驗電流(A) | 起始狀態 | 起始時間 | 預期結果 | 基準溫度 |
| C(8.5In±20%) D(12In±20%) | 1.05In | 冷態 | t≥1h(In≤63),t≥2h(63≤In≤125) | 不脫扣 | 30℃ |
| 1.30In | 熱態 | t<1h(In≤63),t<2h(63≤1n≤125 | 脫扣 | ||
| 3.0In | 冷態 | 1s<t<120s | 脫扣 |
GYM9H-125系列塑殼式斷路器溫度補償：
| 當環境溫度不是基準溫度30度時，參考修正系數如下： | |||||||||
| 環境溫度 | -20℃ | -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 60℃ |
| 電流修正系數 | 1.25 | 1.2 | 1.15 | 1.1 | 1.05 | 1 | 0.95 | 0.9 | 0.85 |
