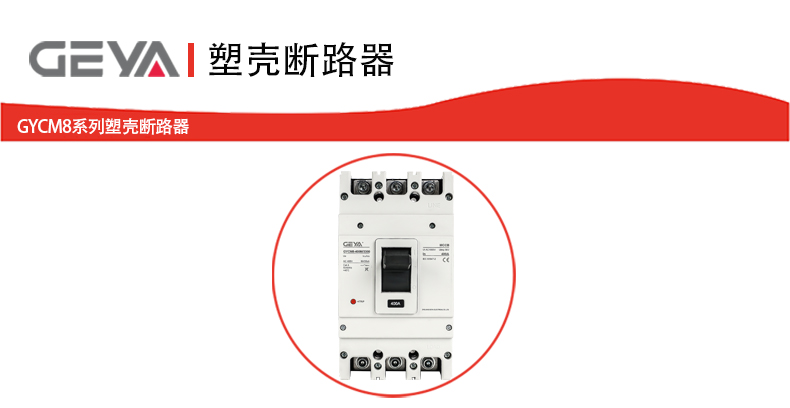

GYCM8系列塑殼斷路器產品特征：

1、?溫升低?：采用的散熱技術，有效降低斷路器在工作過程中的溫度上升，設備長期

穩定運行，延長使用壽命。

2、?小體積?：緊湊的結構設計使得GYCM8型斷路器占用空間小，便于安裝和維護，適

應各種緊湊的安裝環境。

3、?一體化?：關鍵組件高度集成，實現一體化設計，不僅提高了設備的可靠性和穩定性，

還簡化了安裝和調試過程。

4、?多把觸刀設計?：采用創新的多把觸刀結構，增強了電氣連接性能，提高了斷路器的

分斷能力和過載承受能力。

5、?熱磁式保護功能?：集成熱磁式脫扣器，提供過載和短路雙重保護，電路在異常情況

下迅速切斷，保障設備和人身安全。

GYCM8系列塑殼斷路器產品應用：

GYCM8型熱磁塑殼斷路器以其出色的性能和可靠的保護功能，成為各種電氣系統中的

理想選擇，廣泛應用于工廠、商業建筑、數據中心等場所，為用戶提供安全、高效的電力

保護解決方案。

GYCM8系列塑殼斷路器產品快速選用表：

GYCM8-

160

M

P1

/

4

3

產品代號：
GYCM8系列熱磁
式塑殼斷路器

殼架等級電流可
選代號：
125
160
250
400
630
800
1250
2000

短路分斷能力可選
代號：C:基本型
S : 標準型
M:較高分斷型
H:高分斷型
注：

400、630、
800、1250、
2000A僅有M、H型

操作方式可選代號：
無代號：直接操作
P1:DC3電動操作(市場通用款)
P2:DC6系列電操(上圖款)
ZY1:轉動手柄(手操中心式-圓形手柄)-(常
規出廠)
ZF1:轉動手柄(手操中心式-方形手柄)
ZY2:轉動手柄(手操偏心式-圓形手柄)
ZF2:轉動手柄(手操偏心式-方形手柄)
Z3:轉動手柄(手操一體式)

(僅125、160、250有)
注：
一、二產品僅有直接操作功能
電操電壓分為：DC24、DC110V、
DC220V、AC230V、AC400V;
常規生產為AC230V。

數代號：
1 : 一
2 : 二
3 : 三
4 : 四
注：
125有一、二
三、四
160有二(無M、H
)、三、四
250-2000僅有三
、四

脫扣方式可選代
號：
2:僅電磁脫扣器
3:熱動+電磁脫
扣器

00	2	2	1	/	P		Z	In=100A
內部附件可選代號：見《GYCM8系列熱磁式塑殼斷路器內部附件安裝明細表》注：125:一產品無內部附件；常規出廠默認是引線型：線長500mm(其余長度需要定制);可以定制端子型；欠壓附件僅有端子型	用途代號: 無代號：配電保護用 2:電動機保護用注：≤40A8.5In不動作，500A動作，700A-2000A無電動機保護型	四產品可選代號： A:N不安裝過電流脫扣器，且N始終接通 B:N不安裝過電流脫扣器，且N與其他三一起合分 C:N安裝過電流脫扣器，且N與其他三一起合分 D:N安裝過電流脫扣器，且N始終接通	附加功能代號: 無代號:常規產品 V : 低溫升款50K VI:低溫升款40K		安裝接線可選方式代號：無代號：板前接線(固定式) P:聯接排(擴展銅排) Z1:板后接線(固定式) Z2Q:插入式板前接線(分體式) Z2H:插入式板后接線(分體式) Z3Q:插入式板前接線(一體式) Z3H:插入式板后接線(一體式) DF:抽出式板前接線 DR:抽出式板后接線 K:接線框式 JK:僅進線端：接線框式 CK:僅出線端：接線框式注：一、二僅有聯接排、板后接線125、160、250無抽出式；125無4P插入式(分體式)1250、2000僅有聯接排		防護附件代號: 無代號：常規產品 Z:端子罩注：端子罩僅三有；400、630分窄長款、寬長款,默認為寬長款；125、2000暫無	額定電流： 125:10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A 160:16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A 250:100A、125A、160A、180A、200A、225A、250A 400:250A、315A、350A、400A 630:400A、500A、630A 800:500A、630A、700A、800A 1250:800A、1000A、1250A 2000:1000A、1250A、1500A、2000A

GYCM8系列塑殼斷路器分斷能力明細表：

型號→	GYCM8-125M		GYCM8-125H		GYCM8-160M		GYCM8-160H
電壓↓	Icu	Ics	Icu	Ics	Icu	Ics	Icu	Ics
230V/1P	36	18	50	50
400V/2P	36	18	50	50			50	35
400V	36	18	50	50	36	18	50	50
690V

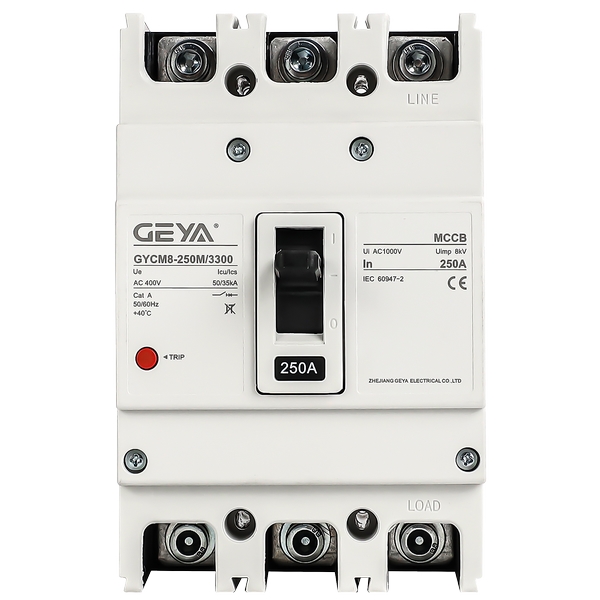

型號→	GYCM8-250M		GYCM8-250H		GYCM8-400M		GYCM8-400H
電壓↓	Icu	Ics	Icu	Ics	Icu	Ics	Icu	Ics
230V/1P
400V/2P
400V	50	35	65	50	50	35	65	65
690V

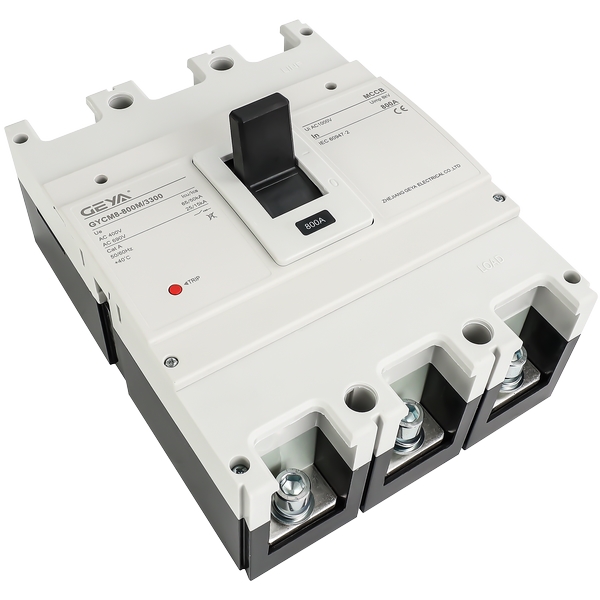

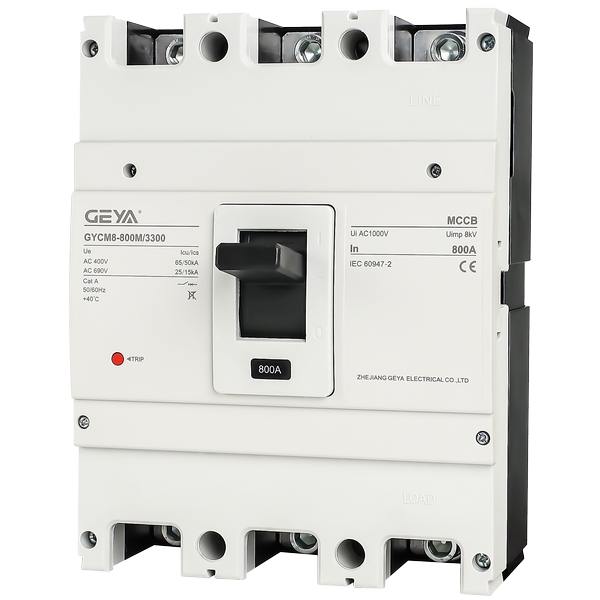

型號→	GYCM8-630M		GYCM8-630H		GYCM8-800M/1250M		GYCM8-800H/1250H
電壓↓	Icu	Ics	Icu	Ics	Icu	Ics	Icu	Ics
230V/1P
400V/2P
400V	50	35	65	65	50	36	70	50
690V					15	15	15	15
型號→	GYCM8-2000M		GYCM8-2000H
電壓↓	Icu	Ics	Icu	Ics
230V/1P
400V/2P
400V	50	50	100	85
690V	20	20	20	20
